一、基本原理

电能质量综合治理装置并联在电网中，通过外部CT实时检测负载电流，并通过DSP计算，提取负载的谐波分量、无功分量、负序分量和零序分量，采用PWM变流技术，控制IGBT，使内部的变流装置逆变出一个和负载谐波电流大小相等、方向相反的电流注入到电网中，同时逆变出一个满足负载需求的无功电流、负序电流和零序电流注入到电网中，从而同时实现滤除谐波、补偿无功和调节三相不平衡的功能。

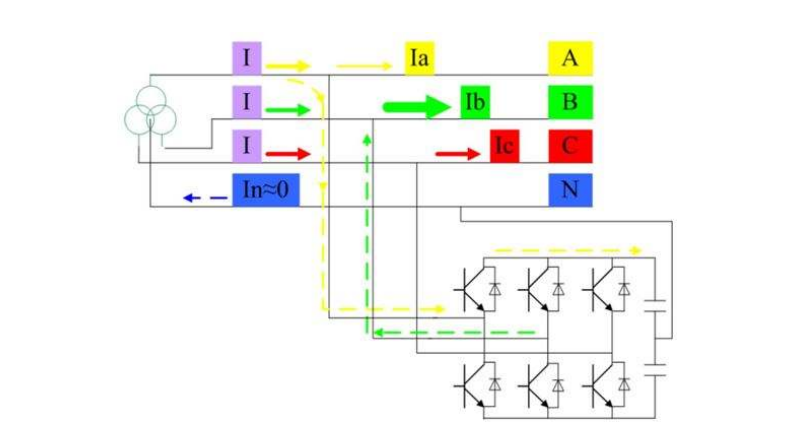

谐波治理和无功补偿原理参照APF和SVG，三相不平衡治理原理如下图：

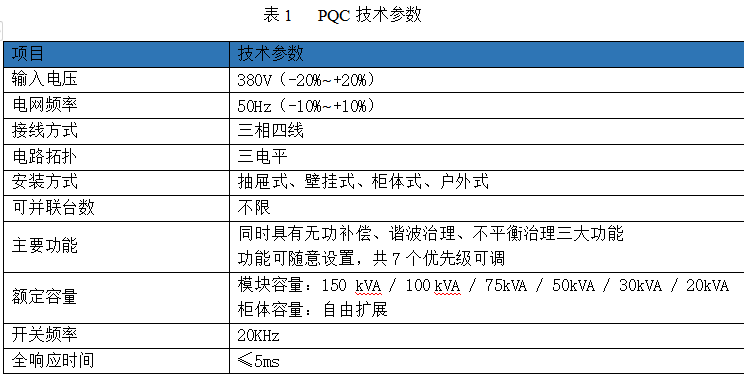

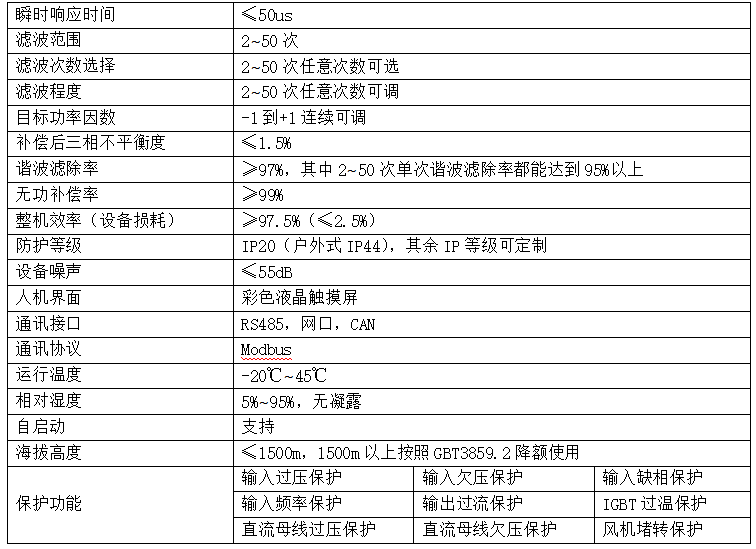

二、性能参数

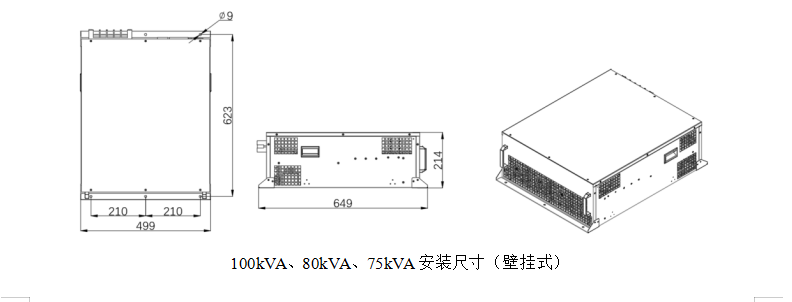

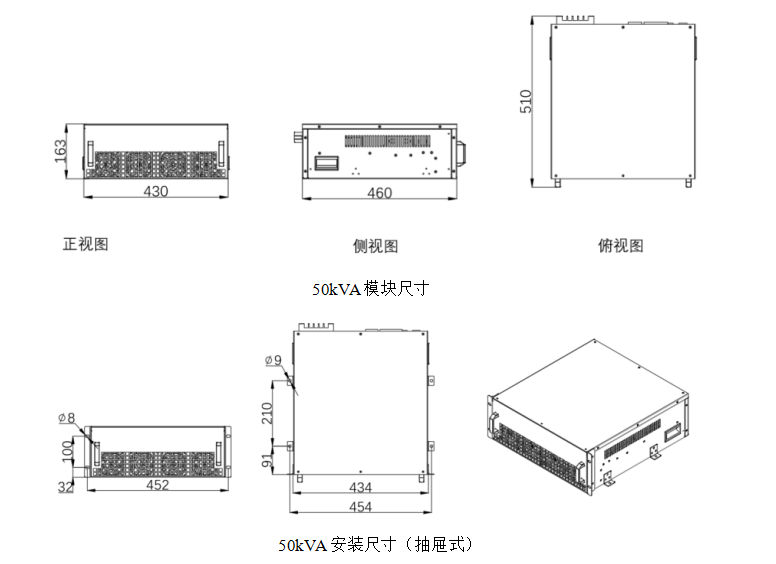

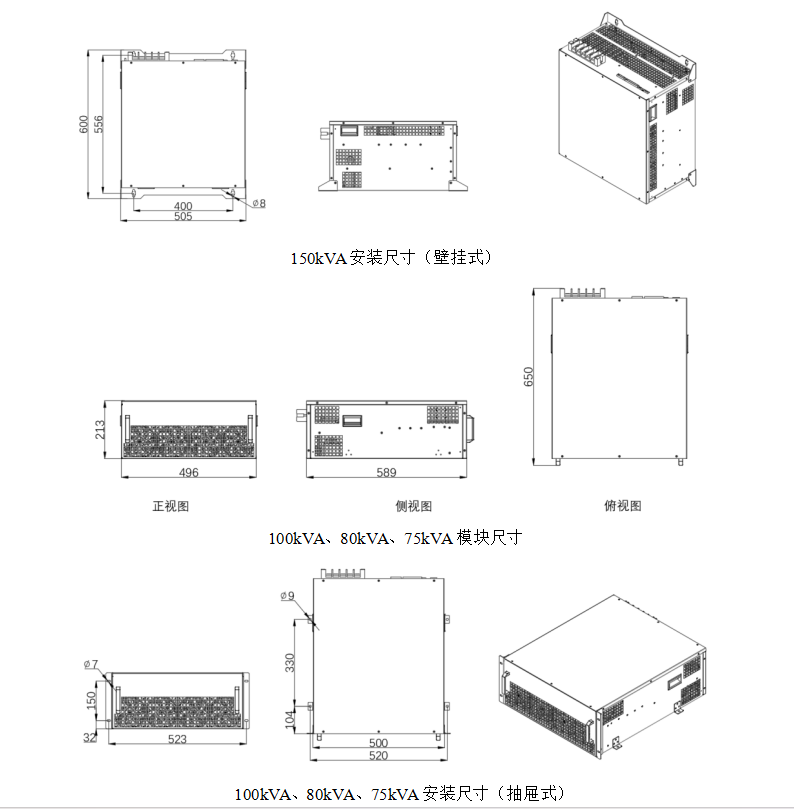

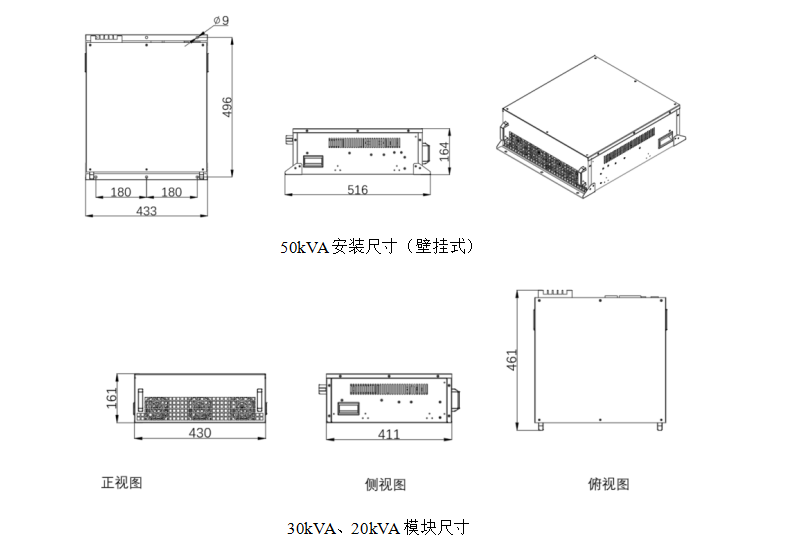

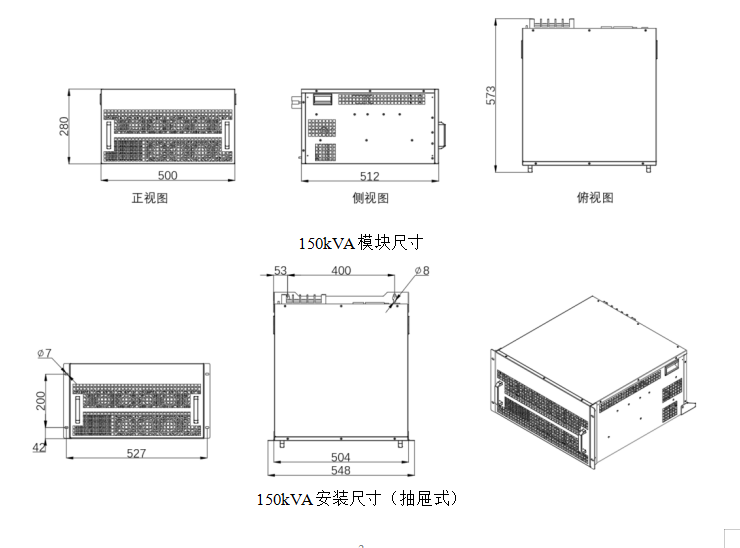

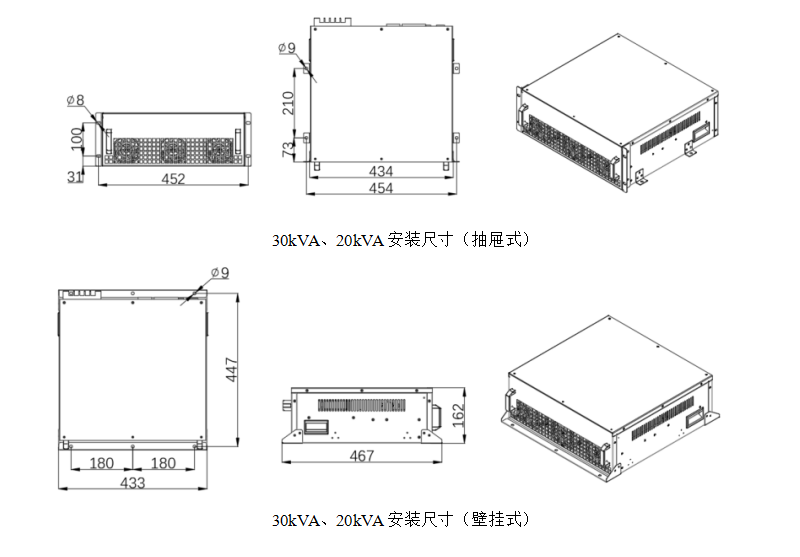

三、外形尺寸

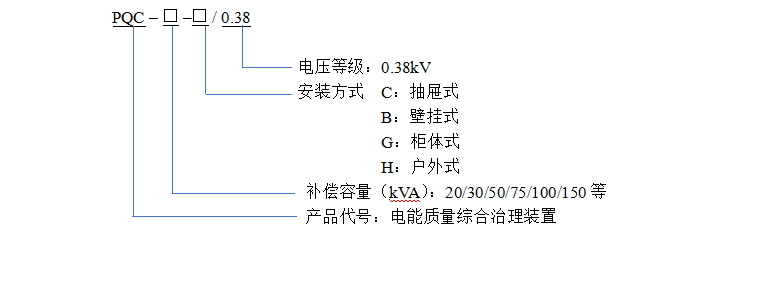

四、型号介绍
